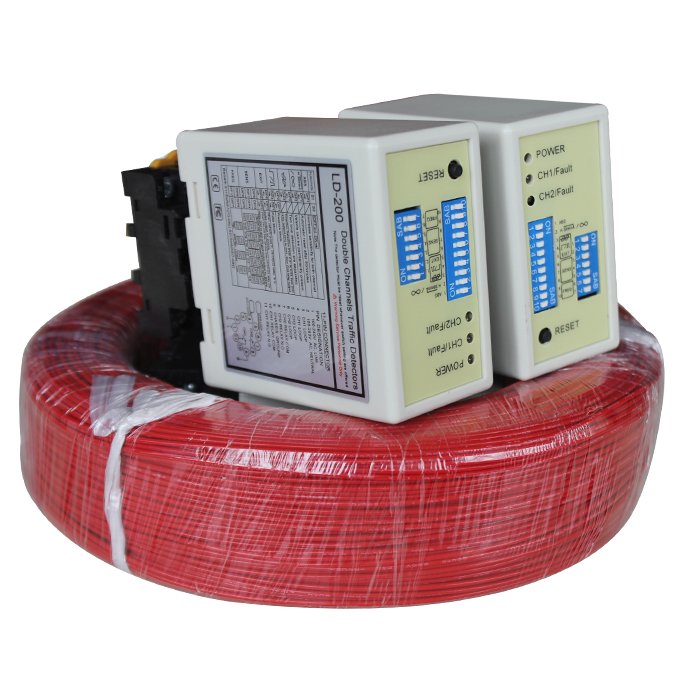

تاجر الجملة ثنائي القناة كاشف حلقة مع نوعية جيدة الاستشعار حلقة

تاجر الجملة للكشف عن حلقة مزدوجة القناة

تاجر الجملة ثنائي القناة للكشف عن حلقة مع NC / NO الإخراج. إذا كنت تريد اختيار NC أو NO. تحتاج إلى إبلاغنا عندما نبدأ في إنتاجه.   هناك نوع الملف الحلقي ونوع الملف المربع ونوع الموجات فوق الصوتية ونوع الفيديو وما إلى ذلك.   من وجهة نظر أداء التكلفة والموثوقية العالية ، لا يزال أكثرها استخدامًا هو كاشف السيارة من نوع الملف الحلقي. T كاشف السيارة من نوع الملف الحلقي له نوعان من نوع الصندوق ونوع البطاقة. يتكون بشكل أساسي من مصدر طاقة منظم ، وملف متذبذب ، ودائرة منطقية ، ومعالج دقيق ، وواجهة ، ودائرة قيادة ، ودائرة خرج إشارة ، وملف تحريضي ، وما إلى ذلك ، كما هو موضح في الشكل التالي. . الملف المتذبذب هو على شكل حلقة ، وكابل الملف هو AC / DC بمقاومة منخفضة 12 # أو 14 # AWG ، السلك يتكون من 1.5 ملليمتر مربع ، 7 × 0.5 مم سلك نحاسي ناعم ، بالإضافة إلى وحدة التغذية ، وكاشف حلقة قناة مزدوجة تاجر الجملة بالداخل كان ناتج ترحيل. يتكون المذبذب من مكثف ثابت C ومحث ملف على شكل حلقة L وثلاثي ، ناتج موجة الإعصار الموجبة ، التي يتم تحديد ترددها بواسطة محاثة الملف الحلقي L. من منظور المذبذب ، حجم الحث L للملف الحلقي ، مع الأخذ في الاعتبار تأثير التيار الدوامي ، لا يعتمد فقط على محاثة الملف الحلقي ، ولكن أيضًا على المسافة بين حجم الجسم المغناطيسي المقابل للملف. عندما يتم تقليل المسافة بين الجسم المغناطيسي والملف ، يزداد تأثير تيار الدوامة على سطح الجسم المغناطيسي ، ويصبح تحريض الدائرة المتذبذبة أكبر ، ويقل تردد المذبذب.

تباعد الملفات عندما يكون الملفان قريبين من بعضهما البعض ومتصلين بأجهزة كشف المركبات المختلفة ، يجب أن تكون المسافة المتوازية بينهما مترين على الأقل. عندما لا يكونون في مستوى البيع ، يمكن تقليل التباعد إلى متر واحد.   عندما يتم توصيل ملفات متعددة بنفس كاشف السيارة متعدد القنوات ، يمكن أن يتجنب اكتشاف الحلقة المزدوجة القناة المشاة بينها عن طريق ضبط التردد ، وهي ميزة يمكن استخدامها لتحديد الاتجاه. عند استخدامها لهذه الوظيفة ، فإن أقصى مسافة مسموح بها بين الملفين هي متر واحد لضمان قدرة السيارة على تحريك الملفين في نفس الوقت في اتجاه الحركة. كاشف حلقة ثنائية الاتجاه / كشف حلقة ثنائية القناة / كاشف حلقة تاجر الجملة.

النطاق عمومًا للملف أحادي الدوران ، الحث على المحيط هو 1.5 uH لكل متر ، والملف ذو 3 لفات هو 9.3 uH لكل متر. مغذي الزوج الملتوي لديه محاثة 0.6uH لكل متر. أطوال وحدة التغذية المسموح بها. وتجدر الإشارة إلى أن المغذيات الطويلة قد تقلل من حساسية الكاشف ، لذلك يجب تقليل طول وحدة التغذية. يجب أن يتم لف المغذيتين معًا لتقليل التداخل المشع بين المغذيات ، وإذا أمكن ، تُستخدم الكابلات المحمية عمومًا كمغذيات. يجب ألا يتجاوز الطول الإجمالي للمغذي بشكل عام 350 مترًا. من أجل تحسين قناة تاجر الجملة المزدوجة   حساسية كاشف الحلقة ، يجب أن يكون تحريض الملف أكبر من محاثة وحدة التغذية. لذلك ، في حالة وحدة التغذية الطويلة ذات الملف الصغير ، يجب زيادة عدد لفات الملف.
