مركبة استشعار الحركة اللاسلكية
مركبة استشعار الحركة

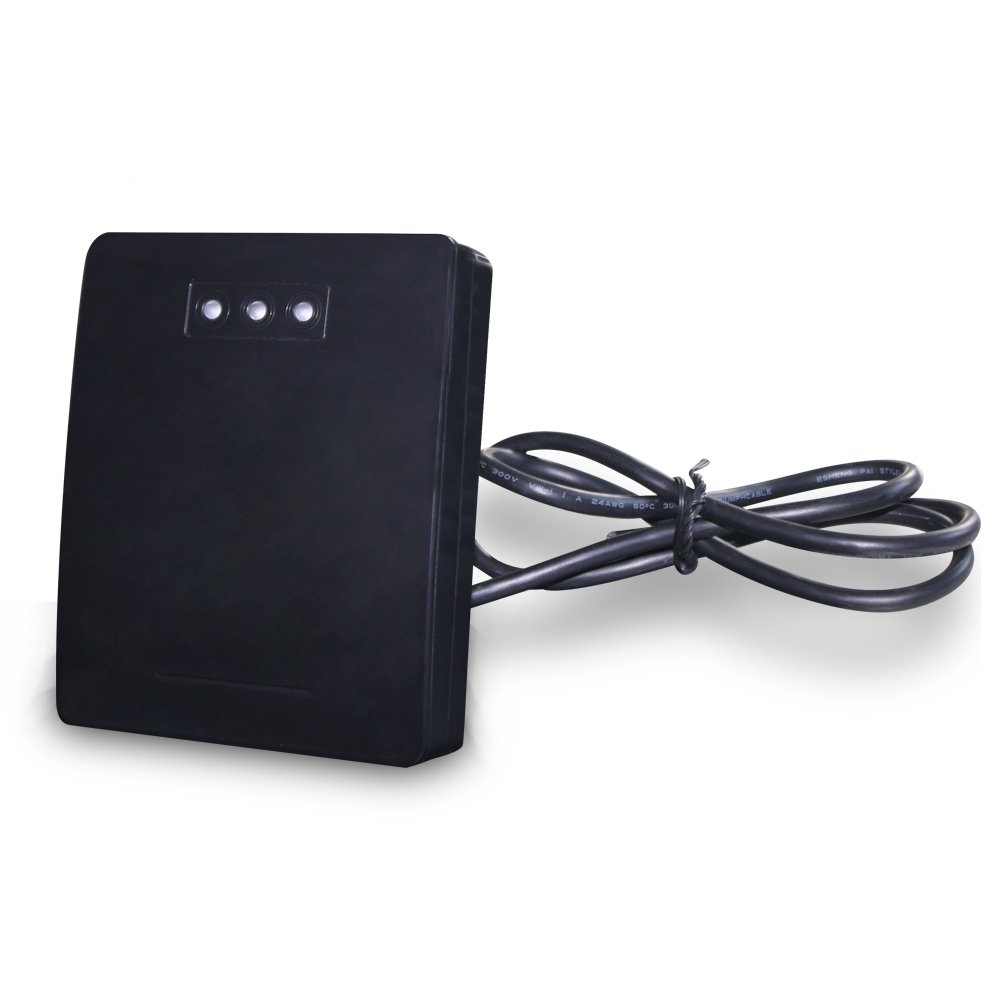

يستخدم استشعار الحركة المركبة تقنية Microwave K-Band للكشف عن الأشخاص والمركبات من موقع علوي. يوفر تغطية واسعة ودقة عالية لتنشيط جميع أنواع الأبواب الأوتوماتيكية والبوابات الصناعية وحواجز المرور. يتم تثبيت RD24-6M بسهولة عند ارتفاع يصل إلى 20 قدما (6 أمتار). مع اتجاهه الميكانيكي متعدد الاستخدامات، يضمن RD24-6M تحديد المواقع الدقيقة لمنطقة التغطية المطلوبة. يتم برمجة حساسية الكشف وتوجيه الحركة (تقترب أو ترك أو كليهما) بواسطة إعادة تعيين إعدادات التبديل.
تطبيق استشعار مركبة الرادار في حواجز وقوف السيارات والأبواب التلقائية والبوابات الصناعية. بالنسبة للمعلمات الفنية. يرجى التحقق أدناه:
تردد التشغيل | 24.150 جيجا هرتز
|
جهد الإدخال | 10-24vdc.
|
العمل الحالي | < 150ma
|
الطاقة الناتج (EIRP) | < 20dbm.
|
التتابع الاتصال | 1A @ 24. VDC / AC.
|
وقت التحكم في الترحيل | 1-6s قابل للتعديل
|
قابلة للكشف سرعة | 20-90ms.
|
حساسية | 3 مستويات
|
أفقي الاتجاهية | 0-28 ° |
رأسي الاتجاهية | 0-60 ° |
نطاق الكشف : | 1-6m. في 3.3-19.7ft) |
عمل درجة حرارة | 1-6m. في 3.3-19.7ft) |
الموالية الميكانيكية ب rection. | IP67. |
كشف مؤشر | أدى أخضر |
ليد اشارة | أحمر أدى
|
الإسكان | عضلات المعدة
|
أبعاد | L 0.39ft (118mm) x W 0.32ft (98mm) x |
وزن | 1.0LBS (30G) |
اتصال | 4.9 قدم (1.5 متر) كابل
|
استشعار الحركة مركبة نصائح مهمة:
- يرجى استخدام 1-24VDC 1A أو أعلى محول الطاقة لإمدادات الطاقة المستقلة.
- عند استخدام بوابة لإمدادات الطاقة، يرجى التأكد من أن إخراج التيار لا يقل عن 200mA.
- عند تطبيقها على الممرات، فإن أفضل ارتفاع بين مركز الرادار والأرض هو 50-60 سم
- المسافة بين مركز الرادار وقطب السياج، سياج مثمن لا يقل عن 25 سم، وسياج الزاوية اليمنى لا يقل عن 30 سم.
- يجب أن يكون سطح تثبيت الرادار صفة الأرض وتكون ثابتة موثوق.
- يجب أن تكون الأرض ضمن نطاق الكشف مسطح دون أي عقبات. عندما تكون الزاوية بين مركبة المرور والرادار أكبر من 30 درجة، يرجى إعداد حواجز الطرق لتوجيه السيارة من خلالها.
- يمكن اختيار رادار السيارة مع 6 قوائم.
معنى مؤشر ضوء ووظيفة القائمة في ضوء أحمر في
قائمة | وظيفة الإعداد | تقصير |
1. | المسافة الكشف: القراءة تتوافق مع مسافة 1-6 متر | 3 متر |
2. | حساسية: القراءة القيمة 1: المنخفض 2: منتصف 3: عالية يتم استخدامه لتعيين القيمة الافتراضية للمصنع عند القراءة 6 | 2. |
3. | سرعة إغلاق البوابة: قراءة 1-6 يتوافق مع الوقت 2-12 ثانية | 6 ثانية |
4. | رقم التمييز بين الناس والمركبات: القراءة 1. التمييز بين الأشخاص والمركبات: قراءة 2 | 2. |
5. | مركبة استشعار الحركة تأخير إخراج التتابع: 0-6 ثوان عندما تتوافق القراءة مع التأخير | 0 ثانية |
6. | إعداد المشهد: القراءة 1 وضع حارة مستقيم 2 هو وضع حارة السياج 3 هو وضع الزناد | 1. |
